案例分析(一)
![](images/anli/anlifenxi1.jpg)
储运部使用泵系统应用状况是~ 每天打几小时, 每次全负荷运转, 所以无调速节能空间 ?
真是如此吗?
请参考以下分析~
如一台90KW电机的泵,
在转速1485rpm下工作7小时,能满足流量总需求,
我们将转速调至1337rpm (90%),单位流量减少10%,
要输送同等流量,时间需增加11%。
在全转速时7小时用电量为90×7=630千瓦小时,
在90%转速运行时,用电量为90×(0.9)³
×7×(1.11)=510千瓦小时,节能19%。
简单说, 转速降低10%, 运转时间增加10% 可以节能 19%!!
要做这样的改变不需上变频器, 不需上调速器,
只需上永磁耦合器即可实现
案例分析(二)
![](images/anli/anlifenxi2.jpg)

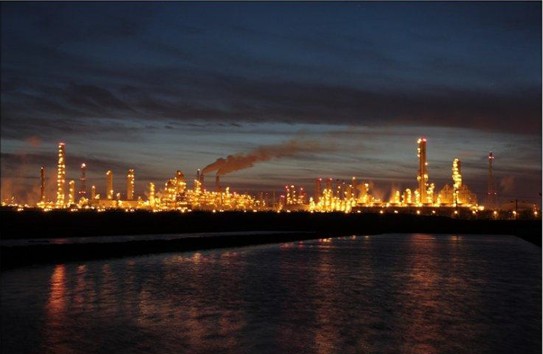

化工部某泵系统应用状况是~
每天连续运转, 无流量控制需求, 无调速节能空间?
真是如此吗?
泵的出口阀们是否全开? 如一台100KW电机的泵,在转速1485rpm下连续工作,为符合实际流量与压力需求出口阀门保持在80%的开度 我们将出口阀们全开, 转速约可调降至1337rpm (90%),即可符合工艺需求的流量。 在全转速时24小时用电量为100×24=2400千瓦小时, 在90% 转速运行时,用电量为100×(0.9)³×24=1750千瓦小时,节能27%。 简单说, 转速降低10%, 可以节能 27%!! 要做这样的改变不需上变频器, 不需上调速器, 只需上 永磁耦合器即可实现
案例分析(三)
项目 |
普通联轴器 |
永磁传动器 |

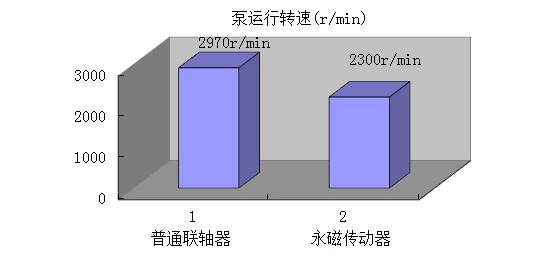

泵运行转速(r/min) |
2970 |
2300 |

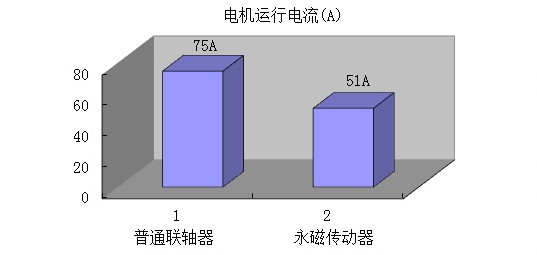

电机运行电流(A) |
75 |
51 |
节能率 |
32% |
![](images/anli/anlifenxi3-1.jpg)
![](images/anli/anlifenxi3-2.jpg)

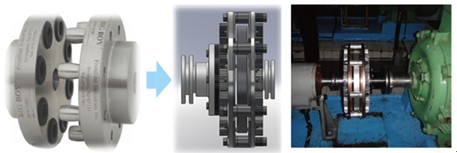

案例分析(四)
项目 |
普通联轴器 |
永磁传动器 |

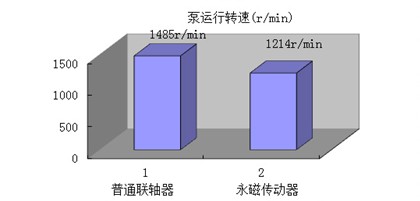

泵运行转速(r/min) |
1485 |
1214 |

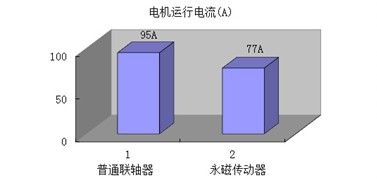

电机运行电流(A) |
95 |
77 |
节能率 |
|
19% |
投资回收期(月) |
|
18 |
![](images/anli/anlifenxi4-1.jpg)
![](images/anli/anlifenxi4-2.jpg)
![](images/anli/anlifenxi4-3.jpg)
