永磁调速器
永磁传动技术是透过气隙传递转矩的革命性传动技术,电机与负载设备转轴之间无·机械连结,导磁盘旋转时与装有强力稀土永磁铁的磁盘因切割磁力线产生涡电流,该混涡电流在导磁盘上产生反感磁场,使导磁盘产互相拉动,从而实现了电机与负载间的转矩传输。

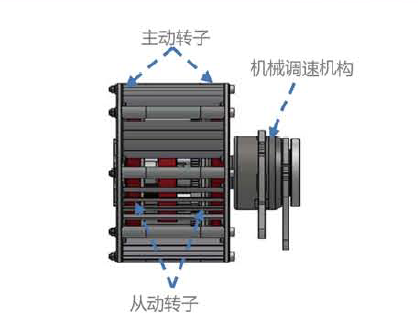

永磁调速驱动器主要由三个部分组成:
永磁转子:镶有永磁体(强力稀土磁铁)的铝盘,与负载轴连接
导磁转子:导磁体盘(铜或铝),与电机轴连接
气隙执行机构:调整磁盘与导磁盘之间气隙的机构。
工作原理示意图:
节能原理:
采用永磁调速器技术,可以通过调节气隙实现流量和/或压力的连续控制,取代原系统中控制流量和/或压力的阀门或风门挡板,在电机转速不变的情况下,调节风机或水泵的转速。
永磁传动技术主要是传递扭矩:
电机输出的扭矩 = 负载设备所需扭矩
风机水泵等离心负载符合相似定律:扭矩变化与转速变化的平方成正比
T1/T2 = (n1/n2)
功率 = T x ω(扭矩x转速)
所以电机输出功率与负载设备转速比的平方成正比:
P1/P2 = (n1/n2)
风冷型永磁调速驱动器
典型情况下,空冷型永磁调速适用于400KW以内电机功率范围。
当电机功率大于400KW或电机转速较低时,我们会建议采用液冷型永磁调速驱动器。
液冷型永磁调速驱动器
液冷型永磁调速驱动器由磁转子与铜导体转子转动的离心力去定驱动冷却水流来冷却磁转子与铜导体转子之间因转差所产生的热量。
典型情况下,液冷型永磁调速驱动器适用于400KW(含)以上电机功率范围以及当电机转速较低以致空气冷却不足时。
液冷型永磁调速驱动器以成功运用于供水泵站、诱引风机、渣浆泵、水处理曝气风机、冷却水塔风机、以及其它种种应用等。
● 液冷型永磁调速驱动器提供选配的自循环冷却水系统
● 立式安装的组件内含油润式推立轴承箱,轴承寿命AFBMA 40,000小时标准型可承受11350Kgf 的向下推力
用户效益
归纳起来,永磁调速技术具备以下优点:
● 无级调速节能
● 空载启动
● 电机高速旋转,散热效果好
(电机转速变化的调速,如串级调速,双馈调速和变频调速均有电机过热问题)
● 安装或维修时,非常方便,不需要轴精密校准(除永磁调速外其他都有轴精密校准问题)
● 可适应恶劣工作环境,不需对使用环境的保护
(电子或电气调速如串级调速,双馈调速,变频调速都有很多问题)
● 可大幅消除振动,能防止冲击负荷或堵转造成的问题
● 占地空间很小,不需额外房间
● 无电磁干扰和谐波电流等问题
通过同其他调速节能技术分析,永磁调速驱动器除节约能源外,还具备许多其他调速技术不具备的优点,如高可靠性、低故障率、长寿命、便于安装维护、可在严酷条件下运行等等,非常适合企业对可靠性和节能降耗的要求。永磁调速驱动器投资回报最快,可靠性最高,最适宜发电、石化、钢铁、冶金、采矿等行业关键设备的改造。
典型情况下,液冷型永磁调速适用于400KW以上~3000KW范围内电机功率范围。
